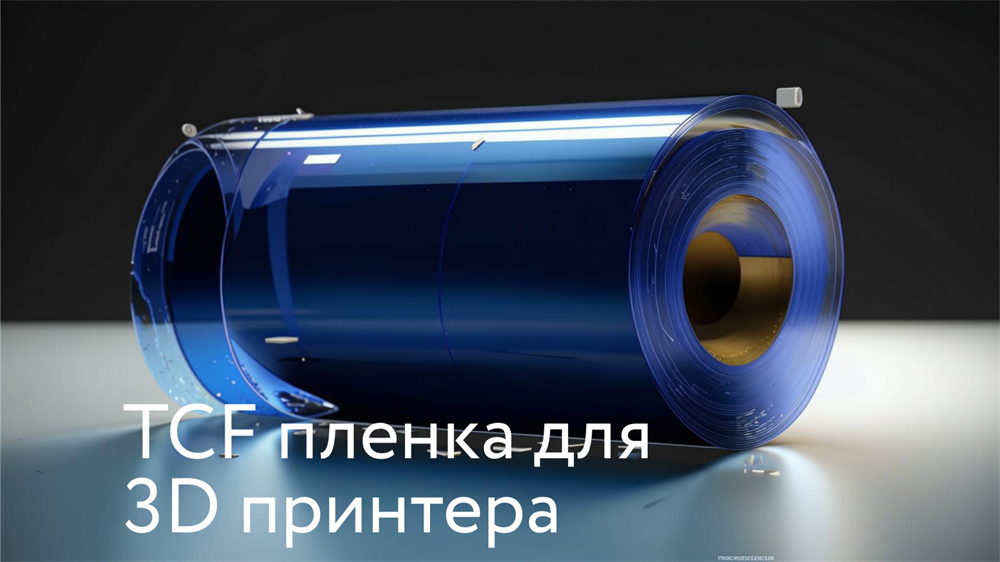

Плёнка ванны 3D принтера TCF
📢Плёнка ванны 3D принтера TCF
💥Преимущества:
TSF (ACF Ultra) - новая улучшенная версия ACF плёнки с более высокими антиадгезионными свойствами. Выше термостойкость (250°C) и стойкость к ультрафиолетовому излучению. Увеличен ресурс и снижена амплитуда вытягивания. Подходит для большинства 3D LCD принтеров (Sirius, Anybubic Photon, Wanhao и подобных).
Плёнка TCF - улучшенная версия премиум-пленки для 3D печати. Это новая разработка, созданная с учетом современных требований к фотополимерной 3D печати. Очень низкая адгезия к полимеру, повышенные прочностные показатели позволяют печатать с меньшим количеством брака, более высокой скоростью и качеством. По результатам исследований усилие отрыва моделей при увеличении их размеров на TCF пленке растет незначительно, позволяя увеличить скорость отрыва, уменьшить высоту отрыва. По сравнению с пленками FEP, nFEP (extra FEP) - ACF и TCF имеет самое низкое усилие отслаивания.
💎Особенности:
|
№ |
Особенности |
|
1 |
TCF - композитная 2- слойная плёнка, состоящая из глянцевого антиадгезионного слоя (при установке в ванну это верхний слой, к полимеру), и буферного слоя (матовый, наружная сторона ванны (дно) к экрану. |
|
2 |
толщина 0.3мм |
|
3 |
матовая (пленка кажется "мутной", но это не влияет на качество печати и детализацию) |
|
4 |
увеличенная прочность и долговечность, рекомендуется для принтеров с диагональю от 8.9" и больше |
|
5 |
глянцевый слой (который соприкасается с полимером) покрыт защитным слоем (голубой), который необходимо удалить перед установкой. |
|
6 |
Схема отрыва TCF выглядит аналогично со схемой ACF. |
🔩Характеристики:
|
Наименование |
Характеристики |
|
Толщина пленки |
0,3 мм |
|
Плотность |
2,15 ~ 2,17 г / см ^ 3 |
|
Прочность на разрыв |
> 12 МПа |
|
Термостойкость |
250 ℃ |
|
Относительное удлинение |
> 450% |
|
Поглощение влаги |
< 0.01% |
|
Угол контакта с жидкостью |
114 ° |
|
Пропускная способность |
≥ 92% |
|
Показатель преломления |
1.34 |
|
Стойкость к складыванию (MIT) |
100 000 циклов |
|
Материал |
Толщина, um |
Усилие, kPa |
Время печати, mm:ss |
|
FEP |
50 |
13 |
30:56 |
|
127 |
17 |
47:38 |
|
|
150 |
19 |
48:58 |
|
|
nFEP |
127 |
13 |
44:44 |
|
ACF |
300 |
12 |
34:54 |
Пленка TCF обладает низким поглощением засветки, что минимально влияет на время экспозиции модели. Тем не менее, можно произвести коррекцию времени экспозиции в зависимости от типа пленки (если есть данные на каком то типе пленки, новое значение можно пересчитать на основе данных таблицы:
|
Материал |
Толщина, um |
Интенсивность света mW |
Поглощение пленкой, % |
|
|
|
2.674 |
|
|
FEP |
50 |
2.633 |
-1.5 |
|
127 |
2.552 |
-4.6 |
|
|
150 |
2.530 |
-5.4 |
|
|
nFEP |
127 |
2.541 |
-5.0 |
|
ACF |
300 |
2.488 |
-7.0 |
Например, если на пленке 50 мкм FEP оптимальная экспозиция печати 2с, то при переходе на ACF ее нужно увеличить на 7.0-1.5=5,5%, то есть 2.12 сек. В некоторых случаях это небольшое изменение может быть заметным, поэтому,возможно, потребуется немного увеличить экспозицию при переключении на ACF
📏Размеры пленки:
|
Размеры |
Экраны |
|
160*235мм |
для экранов 5.5"-7" |
|
210*290мм |
для экранов 8.9"-12" |
|
290*450мм |
для экранов 13.3"-16" |
Возможны отклонения в пределах 5мм
📦Доставка:
- Поставляются свернутыми в рулон, в жесткой пластиковой тубе или в плотном картонном конверте.
- Упаковка и защитный слой эффективно защищает пленку от повреждений при доставке.
📏Для принтеров других производителей необходимо выбирать пленку соотнося ее размер с размером ванны. Размер пленки должен превышать внешний размер фиксирующей пленку на ванне рамки минимум на 5 мм по длине и ширине.
Совместимые с некоторыми принтерами размеры пленки можно посмотреть в таблице (допускается отклонение в размерах в пределах 5 мм):
📚Инструкцию по замене пленки - смотрите в руководстве по техническому обслуживанию принтера.
📚Один из вариантов установки FEP пленки на ванну печати можно посмотреть на видео : ВИДЕО ЗАМЕНЫ FEP ПЛЁНКИ
🚸Внимание!
- Пленка - очень чувствительный к механическим воздействиям материал. запрещается контакт пленки с острыми, режущими, твердыми предметами;
- Очистку пленки от полимера при сливе его из ванны принтера рекомендуется производить мягким силиконовым шпателем;
- Полную очистку производить мягким безворсовым материалом;
- Допускается использовать при очистке спирт или мыльный раствор (если остатки полимера допускают его использование);
- Не допускайте чрезмерного давления на пленку и ее растягивания. Ослабленное натяжение пленки - причина брака при печати;
- Оставшиеся в ванне остатки оторвавшихся моделей снимайте максимально бережно для сохранения гладкости поверхности;
- Глубокие царапины, вмятины, риски на поверхности пленки скажутся на качестве напечатанных моделей;
- Печать со сквозными повреждениями пленки запрещена;
- При ослаблении, сильном помутнении, потертостях - рекомендуется замена пленки.
